C-MESH 42/42

(wcześniej RUREDIL X MESH TC30)

System FRCM do wzmacniania konstrukcji murowych złożony z dwukierunkowej siatki z włókien węglowych o gramaturze 42+42 g/m² osadzonej w nieorganicznej matrycy

OPIS PRODUKTU
Produkt C-MESH 42/42 jest siatką z ułożonymi dwukierunkowo wiązkami włókien węglowych o gramaturze włókien 42 g/m² w osnowie i 42 g/m² w wątku. Siatka w połączeniu z zaprawą (matrycą) MX-C 25 Masonry tworzy system wzmacniania konstrukcji FRCM.

ZALETY I WŁAŚCIWOŚCI SYSTEMU
• Zmniejszone ryzyko uruchomienia lokalnych mechanizmów utraty stateczności ścian działowych i innych elementów niekonstrukcyjnych.
• Brak wzrostu masy wzmacnianego elementu i istotnej zmiany jego sztywności.
• System jest odporny na wysokie temperatury i cykle zamrażania-rozmrażania.
• Duża odporność na wysokie temperatury – po związaniu matrycy, system nie jest uzależniony od temperatury zewnętrznej, w odróżnieniu od systemów FRP, w których żywica, w zależności od jej temperatury zeszklenia, traci przyczepność do wzmacnianego elementu w temperaturach pomiędzy +30°C a +80°C.
• Matryca nieorganiczna ma bardzo dobrą przyczepność do podłoża i bardzo dobrą chemiczną i fizyczną kompatybilność z murem.
• Matryca nieorganiczna jest łatwa i niezawodna w aplikacji, tak samo jak tradycyjna zaprawa cementowa.
• Skład zaprawy (matrycy) jest tak dobrany, że nie wywołuje wysoleń.
• Wykonane wzmocnienia są „odwracalne” – istnieje możliwość usunięcia wzmocnienia w części lub całości bez szkody dla istniejącego podłoża.
• System może być również stosowany na wilgotnych podłożach.
• Przygotowanie zaprawy odbywa się jak dla wszystkich produktów hydraulicznie wiążących.
• Nie jest wymagane wstępne wygładzenie chropowatych powierzchni.
• Łatwość czyszczenia narzędzi – wystarczy użyć wody, bez konieczności stosowania szkodliwych dla człowieka i środowiska rozpuszczalników, wymaganych przy żywicach.

UWAGI OGÓLNE / WSKAZÓWKI
System wzmacniania konstrukcji murowych w technologii FRCM złożony z siatki C-MESH 42/42 i matrycy MX-C 25 Masonry stosować w sposób przewidziany przez projektanta z uwzględnieniem szerokości pasów siatki i zakładów oraz lokalizacji konektorów C-JOINT na zaprawie MX-JOINT (o ile będą wymagane). Jeśli wymagane jest przygotowanie podłoża, należy to zrobić dokładając szczególnej staranności. Materiał przechowywać pod przykryciem w suchym pomieszczeniu z dala od substancji, które mogłyby negatywnie wpłynąć na jednorodność lub przyczepność matrycy. Podczas stosowania wyrobu należy korzystać z odpowiednich środków ochrony indywidualnej.



PRZEZNACZENIE SYSTEMU
• Zabezpieczenie przed utratą stateczności niekonstrukcyjnych przegród wewnętrznych.
• Zabezpieczenie przed utratą stateczności zewnętrznych ścian wypełniających.
• Łączenie elementów niekonstrukcyjnych z elementami konstrukcyjnymi np. belek, słupów.
• Roboty o charakterze niekonstrukcyjnym w budynkach użyteczności publicznej.

  • WŁAŚCIWOŚCI SIATKI C-MESH 42/42
  • Gramatura włókien węglowych
  • 42 g/m² w osnowie i 42 g/m² w wątku
  • Całkowita gramatura siatki
  • ok. 137 g/m²
  • Grubość obliczeniowa przekroju włókien w kierunku 0/90° (osnowa)
  • 0,023 mm
  • Grubość obliczeniowa przekroju włókien w kierunku 0/90° (wątek)
  • 0,023 mm
  • Szerokość siatki
  • 100 cm
  • Długość siatki
  • 15 m
  • Opakowanie
  • W kartonie rolka siatki o dł. 15 m i szer. 100 cm
  • Warunki podczas przechowywania
  • Przechowywać w suchym miejscu z dala od źródeł ciepła

SPOSÓB STOSOWANIA
PRZYGOTOWANIE PODŁOŻA:
Podłoże, naprawione i przygotowane zgodnie z poniż-szymi instrukcjami podlega odbiorowi przez Nadzór robót:
• Podłoże powinno być czyste, stabilne, bez luźnych fragmentów, pyłu i pleśni.
• W razie potrzeby podłoże oczyścić metodą pia-skowania lub metodą hydrodynamiczną niskoci-śnieniową.
• Przed położeniem pierwszej warstwy zaprawy MX-C 25 Masonry, sprawdzić prawidłowość przygotowania podłoża oraz czy jest ono wystarczająco wilgotne.

W przypadku podłoża zniszczonego, nierównego i/lub uszkodzonego, za zgodą Nadzoru robót, należy:
• Usunąć luźne resztki spoiny spomiędzy elementów ściennych (cegły, kamienia) oraz skutki poprzednio wykonanych prac, które mogą mieć negatywny wpływ na przyczepność do podłoża, w tym również wcześniejszych napraw murów polegających, np. na wymianie wypełnień spoin.
• Wyrównać podłoże i/lub uzupełnić spoiny z użyciem zapraw naprawczych takich jak: MX-RW High Performance, MX-CP Lime, MX-15 Plaster, MX-PVA Fibre Reinforced lub innych równoważnych.
• Przed położeniem pierwszej warstwy zaprawy MX-C 25 Masonry, należy sprawdzić prawidłowość przygotowania podłoża oraz czy jest ono wystarczająco zwilżone.

PRZYGOTOWANIE ZAPRAWY (MATRYCY) MX-C 25 MASONRY:
• Do przygotowania zaprawy można wykorzystać mieszarkę planetarną. Należy wypełnić ją maksymalnie do 60% nominalnej pojemności oraz przestrzegać podanych czasów mieszania.
• Zaprawę można przygotować również w mieszarce obrotowej. Także w tym przypadku należy wypełnić ją maksymalnie do 60% nominalnej pojemności oraz przestrzegać podanych czasów mieszania.
• Można też przeprowadzić mieszanie ręczne, wykorzystując w tym celu wiertarkę wyposażoną w mieszadło łopatkowe, dodając przy tym odpowiednią ilość wody w stosunku do ilości użytej suchej zaprawy.
• Po otwarciu worka z zaprawą MX-C 25 Masonry należy zużyć całą jego zawartość.
Przygotowanie przy użyciu mieszarki planetarnej, obrotowej lub wiertarki z mieszadłem:
• Otworzyć worek z zaprawą MX-C 25 Masonry o wadze 25 kg.
• Wsypać zaprawę do mieszarki i wlać czystą wodę w ilości ok. 90% ilości docelowej (6,0÷6,5 litra).
• Uruchomić mieszarkę na 2÷3 minuty (3÷4 minuty w przypadku mieszarki obrotowej) i mieszać bez przerw, aby nie dopuścić do zbryleń. Dodać pozostałą ilość 10% czystej wody i wznowić mieszanie bez przerw przez około 1 minutę.
• Po wymieszaniu zaprawy odczekać ok. 1÷2 minuty.
• W razie potrzeby przemieszać zaprawę bezpośrednio przed użyciem.

APLIKACJA SYSTEMU FRCM:

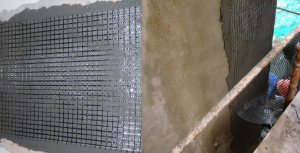

Wzmocnienia konstrukcyjne z użyciem siatki C-MESH 42/42 osadzonej w zaprawie MX-C 25 Masonry wykonuje się w następujący sposób:
• Nałożyć pierwszą warstwę zaprawy MX-C 25 Masonry o grubości min. 3 mm, maks. 5 mm.
• Ręcznie osadzić siatkę C-MESH 42/42 na warstwie niezwiązanej matrycy, a następnie przy użyciu gładkiej metalowej pacy i/lub szpachelki docisnąć ją unikając przy tym jej całkowitego zatopienia w zaprawie.
• Nałożyć na niezwiązaną pierwszą warstwę zaprawy (z siatką) drugą warstwę zaprawy MX-C 25 Masonry o grubości min. 3 mm, maks. 5 mm dociskając ją na tyle, aby przeszła przez oczka siatki zapewniając w ten sposób optymalną sczepność międzywarstwową.
• W ten sam sposób nakładać ewentualne kolejne warstwy siatki i zaprawy, pamiętając by zawsze nakładać kolejną warstwę zaprawy przed związaniem poprzedzającej.
• Siatkę należy układać z zakładami o szerokości 300 mm w kierunku działania naprężeń.
• Do łączenia ścian zewnętrznych/przegród wewnętrznych z elementami konstrukcyjnymi, takimi jak żelbetowe belki i słupy należy stosować konektory C-JOINT w połączeniu z zaprawą MX-JOINT.
