Wzmocnienie żelbetowej empory pod montaż organów

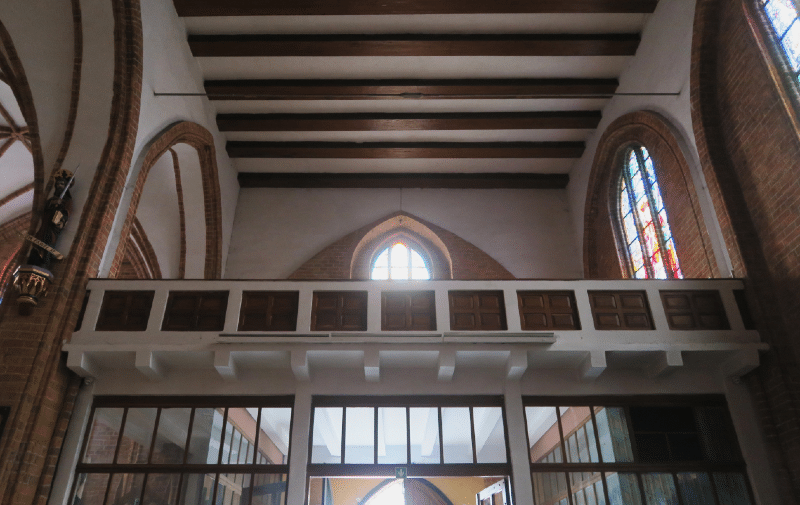

Wzmocnienie empory podorganowej w kościele pw. Świętej Trójcy w Chojnie było konieczne ze względu na planowany montaż organów i związane z tym znaczne zwiększenie obciążenia konstrukcji asymetryczne obciążenia stropu. Z przeprowadzonych obliczeń statycznych wynikało, że istniejąca konstrukcja empory nie zapewniała odpowiedniej nośności. Historyczne elementy żelbetowe wykonane były z wykorzystaniem nietypowego zbrojenia – rozciętych stalowych belek T340 – co dodatkowo utrudniało ocenę i wymagało złożonych obliczeń oddziaływujących sił oraz zastosowania specjalistycznych metod wzmacniających.

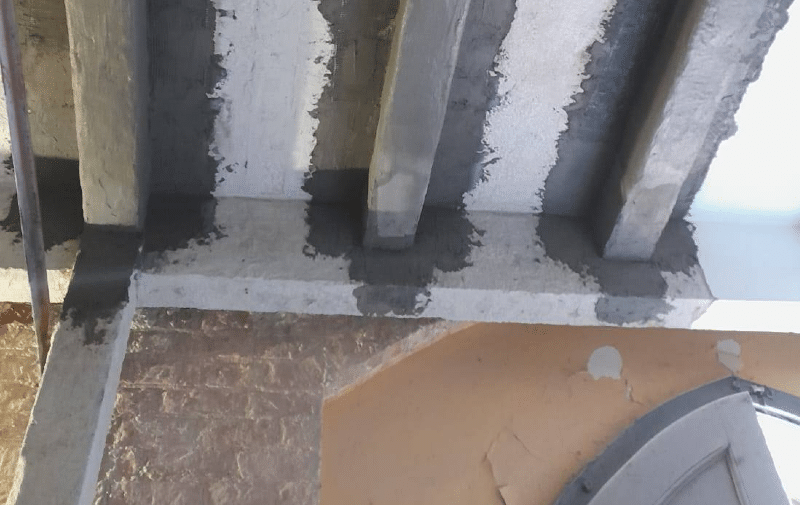

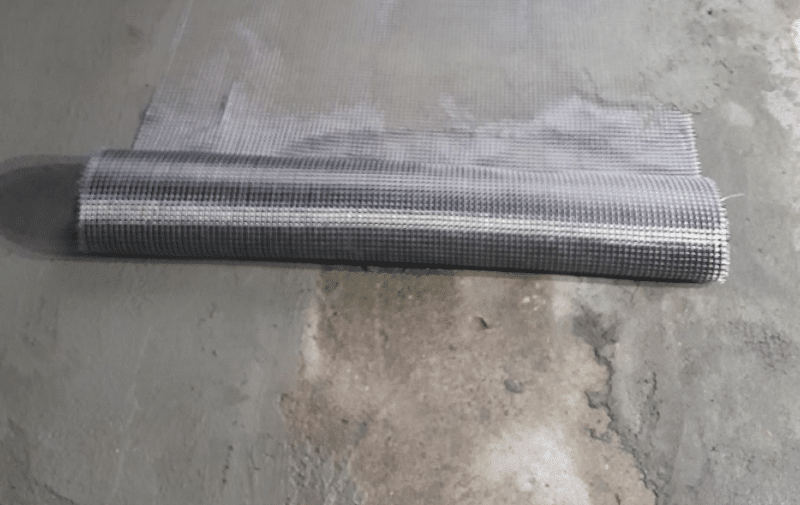

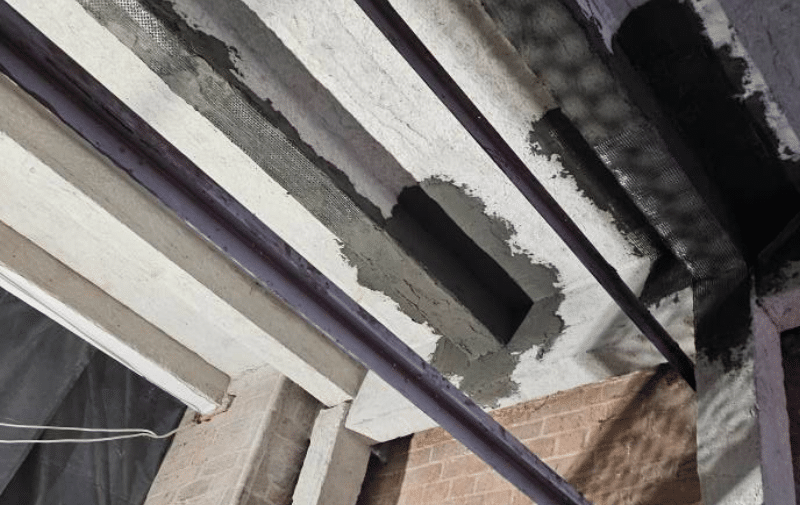

Zaprojektowano systemowe wzmocnienie empory z użyciem technologii FRCM, polegającej na klejeniu siatek węglowych C-MESH 84/84 oraz C-MESH 182 do konstrukcji z zastosowaniem nieorganicznej matrycy MX-C 50 Concrete. Wzmocniono zarówno górną, jak i dolną powierzchnię stropu, żebra oraz podciągi, a także słupy wsporcze. Dodatkowo przewidziano wykonanie 3-centymetrowej warstwy nadbetonu PCC z zaprawy MONOLITH EB2 54Z, na oczyszczonym podłożu pokrytym warstwą sczepną MONOLITH MK 54Z.
Zastosowane rozwiązania miały na celu nie tylko zwiększenie nośności empory, ale także zachowanie jej historycznego charakteru (bez zmian przekrojów) i estetyki wnętrza przedsionka wejściowego wraz chórem kościoła.
Czas projektowania i realizacji nie przekroczył 6 tygodni.
